Cèl·lules de càrrega

FX-2 — cèl·lula de flexió/cisallament IP68

Demanar pressupost · FX-2 — cèl·lula de flexió/cisallament IP68Descarregar fitxa tècnica PDFs’obre en una pestanya nova

Cèl·lula de càrrega analògica de flexió/cisallament d’acer inoxidable, segellada hermèticament i amb protecció IP68.

FX-2 — cèl·lula de flexió/cisallament IP68
  • FX-2 — cèl·lula de flexió/cisallament IP68 — vista 2

Especificacions tècniques

Especificacions tècniques
Capacitat10 a 1500 kg
Capacitats disponibles10 kg · 15 kg · 25 kg · 30 kg · 50 kg · 75 kg · 100 kg · 150 kg · 200 kg · 250 kg · 300 kg · 500 kg · 750 kg · 1.000 kg · 1.500 kg
MaterialAcer inoxidable
Protecció IPIP68
Divisions OIMLFins a 4000 divisions OIML-R60
Classe de precisióC3-C4
Capacitat nominal2 mV/V
Error capacitat nominal±0,1%
VminEmax/15000
Tensió d'excitació5...15 V
Resistència d'entrada350 ± 5 Ω
Resistència de sortida350 ± 3 Ω
Balanç zero±1%
Temperatura compensada-10...+40 °C
Temperatura operativa-30...+70 °C
Temperatura emmagatzematge-40...+80 °C
Límit càrrega segura150% Emax
Resistència aïllament>5000 MΩ
Longitud de cable5 m
Connexions+In vermell · +Sense groc · +Out verd · -In negre · -Sense blau · -Out blanc · Pantalla
TipusFlexió / tall analògica

Característiques

  • Segellat hermètic completament soldat.
  • Disponible en versió ATEX opcional.
  • Capacitats de 10 kg i 15 kg fora de certificat CE.

Aplicacions

  • Pesa animals
  • Pesatge de sitges, tolves i reactors
  • Dosificadores
  • Bàscules híbrides
  • Pesadores multicapçal
  • Zones ATEX
  • Ensacadores
  • Plataformes de 4 cèl·lules

Accessoris compatibles

  • SuportPATA/AR

    Pota autocentrant d'alçada regulable

    Suport autocentrant per regular l'alçada i compensar petits desalineaments en sistemes de pesatge industrial.

  • SuportPATA/IM

    Pota autocentrant

    Suport autocentrant per a muntatges de plataformes, tolves i estructures amb càrrega recolzada.

  • SuportROT

    Ròtules

    Ròtules per al muntatge mecànic de cèl·lules de càrrega en estructures amb possibles esforços laterals.

  • Sistema antibolcada tipus A
    AntibolcadaANTIV/FX-2

    Sistema antibolcada tipus A

    Conjunt de seguretat per limitar aixecaments i desplaçaments en instal·lacions amb cèl·lula FX-2.

  • Sistema antibolcada amb Silent-Block
    AntibolcadaANTIV-SB/FX-2

    Sistema antibolcada amb Silent-Block

    Sistema antibolcada amb element elàstic per reduir vibracions i protegir el conjunt de pesatge.

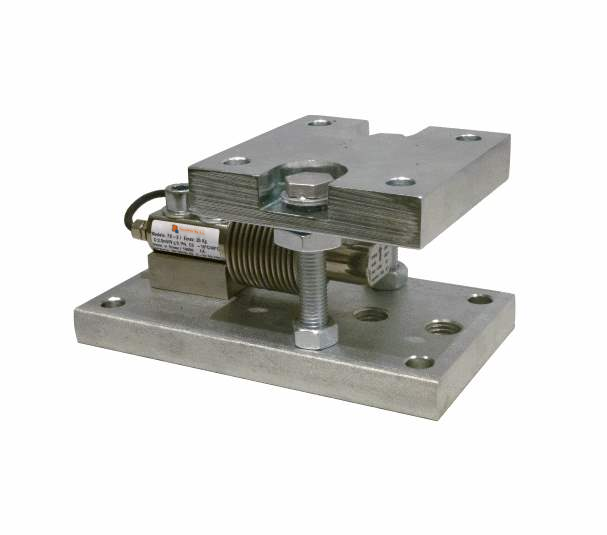

  • Sistema antibolcada tipus B
    AntibolcadaANTIV-TB/FX-2

    Sistema antibolcada tipus B

    Conjunt antibolcada tipus B per a muntatges industrials amb cèl·lula FX-2.
